Fraunhofer-Institut für Bauphysik IBP
Schalldämmung im Fassadenprüfstand
Akustik
Messungen zur Schalldämmung von Fassaden und Außenbauteilen

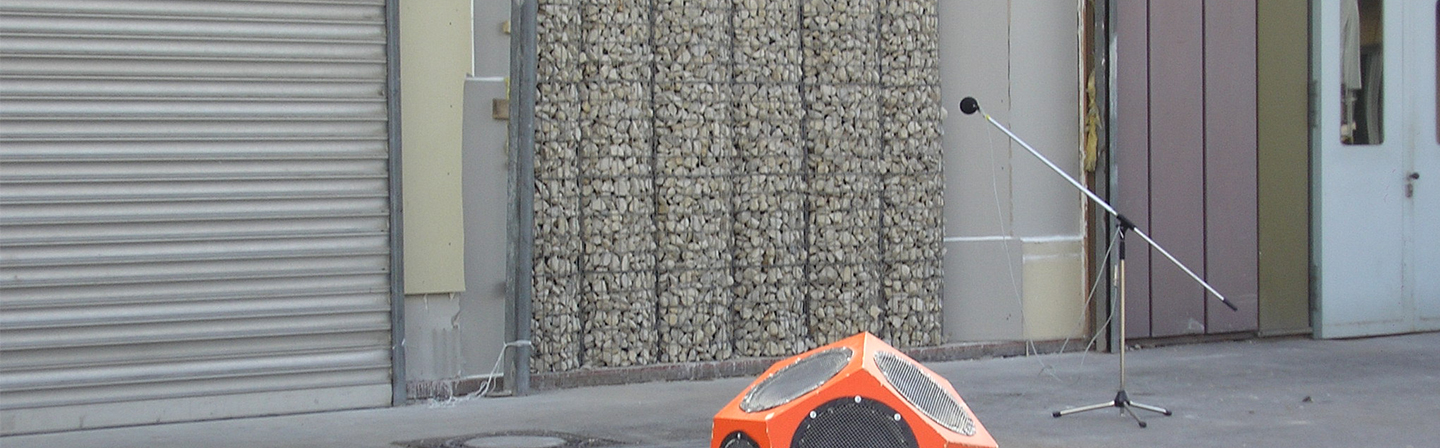

Der Fassadenprüfstand P1 des Fraunhofer IBP erfüllt die Anforderungen gemäß DIN EN ISO 10140-5:2021. Der Prüfstand ist schwingungsentkoppelt: Durch eine umlaufende Fuge wird die Flankenübertragung zwischen Sende- und Empfangsraum effektiv unterdrückt. Die flexible Prüföffnung erlaubt die Messung von Fassadenelementen, Fenstern und Schiebetüren bis hin zu komplexen Musterfassaden mit Installationen. Modernste Messtechnik sorgt dafür, dass die Schalldämmung unter realistischen Bedingungen präzise erfasst wird – von Dodekaederlautsprechern in den Messräumen und von kreisförmig bewegten Mikrofonen im Empfangsraum. Der Prüfstand ist so konzipiert, dass selbst große Fassadenelemente per Autokran angeliefert und verbaut werden können. Dies macht ihn ideal für innovative Entwicklungsprojekte sowie die Qualitätssicherung verschiedenster Bauelemente.
Unsere Prüfungen bieten Ihnen entscheidende Wettbewerbsvorteile: Von der Normkonformität Ihrer Produkte bis hin zur Optimierung der Schalldämmung helfen wir Ihnen, höchste Qualitätsstandards zu erreichen. Mit jahrzehntelanger Erfahrung und modernster Messtechnik unterstützt Sie unser Team dabei, innovative Lösungen zu entwickeln und Marktanforderungen zu erfüllen – eine Investition in Ihre Produktqualität und Kundenzufriedenheit.
Was können wir für Sie tun? Informieren Sie sich jetzt über unsere Leistungsangebote oder schreiben Sie uns eine Mail.
| Messgrößen | Schalldämmung, Längs-Schalldämmung (Norm-Flankenschallpegeldifferenz) |
| Normen | DIN EN ISO 10848, DIN EN ISO 16283-3 |
| Messobjekte |
Fassadenelemente, Fensterelemente, Schiebetürelemente, Musterfassaden mit Installationen, Lärmschutzwände (Gabionen usw.), Außenbauteile |
Technische Daten
| Grundfläche (2 Räume) |
18,4 m2 und 22,4 m2 |
| Raumvolumen (2 Räume) |
71 m3 und 87 m3 |
| Türen (H × B) | 1,99 m × 0,86 m und 2,02 m × 0,95 m |
| Öffnung nach außen (H × B) | 10,05 m x 3,53 m (2 Räume) 3,57 m bzw. 3,81 m x 2,71 m (Standardöffnung 1 Raum) 4,12 m x 3,53 m (maximale Öffnung 1 Raum) |
Besonderheiten
| Max. Schalldämmung (bezogen auf die Prüföffnung) |
R'max,w = 71 dB |
| Schwingungsentkopplung vom Gebäude |
Zur Unterdrückung der Flankenübertragung ist zwischen Sende- und Empfangsraum eine umlaufende Fuge angeordnet. |
Weitere Informationen
- Anlieferung und Einbau großer Fassadenelemente mit einem Autokran
- Prüföffnung mit Stahlrolltoren verschließbar (Witterungsschutz)
