Prüfeinrichtung zur Ermittlung Ug insbesondere für Bestandsverglasungen

Hygrothermik

Messgrößen Ug nach DIN EN 673 (Wärmedurchgangskoeffizient im mittleren Bereich einer Verglasung), basierend auf Füllgasanalyse oder Restsauerstoffmessung, thermischer Emissionsgrad, Geometrie des Verglasungsaufbaus
Normen DIN EN 673 (Alternativmethode zu DIN EN 674, DIN EN 675)
Messobjekte
Mehrfachverglasungen mit 2 bis 5 Einzelgläsern, Wärmeschutzverglasungen (Isolierglas), Sonnenschutzverglasungen, Kombiverglasungen, Bestandsverglasungen

Technische Daten

Probenkörpergröße
Beliebig
Füllgasanalyse
Anteile von Luft, Argon und Krypton im Scheibenzwischenraum im Bereich 0 bis 100 % mittels Restsauerstoffanalyse und Wärmeleitfähigkeitsdetektor
Emissionsgrad 0,02 bis 0,99 %
Bereich Ug
0,3 bis 3,0 W/(m²K)


Besonderheiten

Sondermaße
Das Verfahren eignet sich speziell für Verglasungen, die nicht den Standardprüfmaßen für Messung im Plattengerät oder denen der Hot-Box-Verfahren entsprechen.
Einbaulage Durch die Kombination aus Rechnung und Messung kann bei der Berechnung die tatsächlich vorhandene Einbaulage mitberücksichtigt werden.
Nachträgliche Überprüfung Kontrolle der tatsächlich eingebauten Verglasungsqualität bei Bauabnahme oder im Bestand





Weitere Informationen

Neben der oben genannten Füllgasanalyse ist auch eine Befüllmöglichkeit für Mehrfachverglasungen mit Edelgasen verfügbar. Es können beliebige Gasfüllraten eingestellt werden, z. B. zur weiteren Prüfung von Prototypen.

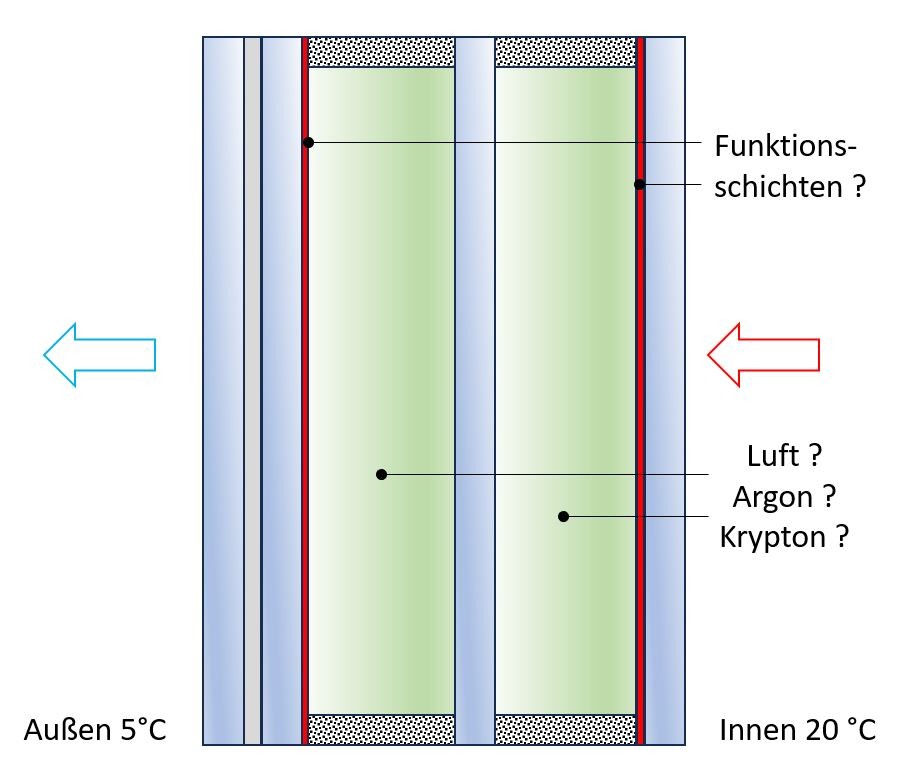

Graphik Wärmedurchgang durch eine Dreifachverglasung
© Fraunhofer IBP
Analyse Wärmedurchgang durch eine Dreifachverglasung.
