Schalldämmung von Hohlraum- und Doppelböden
Akustik

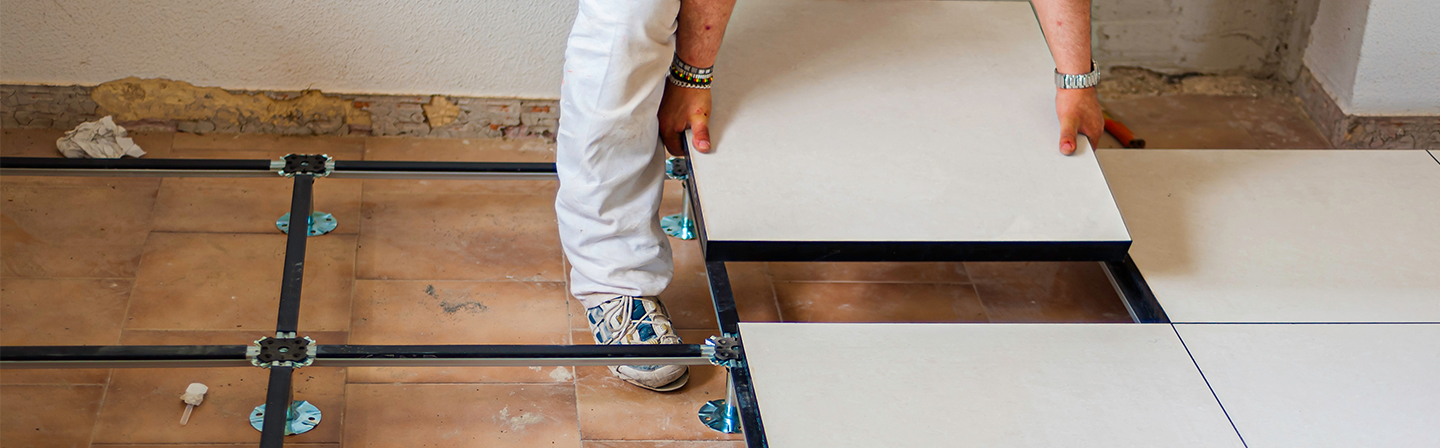

Horizontale Luft- und Trittschallübertragung von Doppel- und Hohlraumböden
Die Prüfungen zur Schalldämmung von Doppel- und Hohlraumböden werden am Fraunhofer IBP in unterschiedlichen Prüfständen (z.B. dem Wand- und Deckenprüfstand) durchgeführt, die die Anforderung aus DIN EN ISO 10140-5:2021 erfüllen. Für die Messungen wird der zu untersuchende Boden direkt auf den Betonboden des Prüfstandes installiert. Dabei befindet sich zwischen Sende- und Empfangsraum eine von der Decke herab bis dicht über die Oberfläche des Doppelbodens reichende hochschalldämmende Trennwand. Diese Trennwand wird mit Mineralwolle und dauerplastischer Abdichtung versehen, um Flankenübertragungen zu minimieren. Mithilfe von Dodekaeder-Lautsprechern, Norm-Hammerwerken und schwenkenden Mikrofonen werden die Messungen durchgeführt. Es ist möglich flexible Anpassungen vorzunehmen, um verschiedene Bodensysteme, darunter Bodensysteme mit Luftauslässen oder Bodenschotts, zu testen.
Die schalltechnischen Untersuchungen der vertikalen Schallübertragung werden z. B. im Estrichprüfstand P9 des Fraunhofer IBP gemessen. Der Prüfstand erfüllt die Anforderungen von DIN EN ISO 10140-5:2021. Die 140 mm dicke Stahl-Betonrohdecke ist kraftschlüssig mit dem Bauwerk verbunden. Bei den flankierenden Wänden handelt es sich um massive Bauteile, an welchen zur Unterdrückung der Flankenübertragung Vorsatzschalen angebracht sind.
Mit modernster Messtechnik und langjähriger Erfahrung in der Bauakustik unterstützen die Expertinnen und Experten das Fraunhofer IBP Sie dabei, die akustische Effizienz Ihrer Bodensysteme zu optimieren. Unsere Prüfungen garantieren Ihnen normgerechte und belastbare Ergebnisse, mit denen Sie Produktqualität, Kundenzufriedenheit und Marktvorteile nachhaltig steigern können. Wir bieten Ihnen eine ideale Grundlage, um innovative Lösungen für anspruchsvolle Bau- und Akustikanforderungen zu entwickeln.
Was können wir für Sie tun? Informieren Sie sich jetzt über unsere Leistungsangebote oder schreiben Sie uns eine Mail.
| Messgrößen | Norm-Flankentrittschallpegel, Norm-Flankenschallpegeldifferenz (horizontale Schallübertragung) Schalldämm-Maß, Norm-Trittschallpegel, Trittschallminderung (vertikale Schallübertragung) |
| Norm | DIN EN ISO 10848-2, DIN EN ISO 10140 |
| Messobjekte |
Hohlraumböden, Doppelböden, Bodensysteme mit Luftauslässen, Bodenschotts (Platten, Absorber) |
Technische Daten (am Beispiel Wandprüfstand P2)
| Grundfläche (2 Räume) |
21 m2 (Senderaum) und 24 m2 |
| Raumvolumen (2 Räume) |
66,9 m3 und 74,5 m3 |
| Eingangstüren (H × B) |
1,990 m × 0,835 m und 2,02 m × 1,95 m |
| Objektgröße | Variable Höhe der Bodensysteme |
Besonderheit
| Max. Schalldämmung (bezogen auf die Prüföffnung) |
R'max,w = 89 dB |
Weitere Informationen
- Die Höhe des Bodensystems ist variabel, sie beeinflusst aber das Raumvolumen.
- Hochschalldämmende Trennwand über dem Bodensystem
