Fraunhofer-Institut für Bauphysik IBP
Modulplattform Energieeffiziente Gebäude-Ausrüstung (MEGA)
Energieeffizienz und Raumklima
| Messgröße | Vergleichsmessung unterschiedlicher gebäudetechnischer und anlagentechnischer Systeme |
| Messobjekte |
HLK-Systeme, Regelungs- und Steuerungskonzepte, Flächen- und Radiatorheizungen, Komponentenkonzepte und Steuerungskonzepte, Hardware-in-the-Loop (Kopplung von Realversuch und Simulation) |
Technische Daten

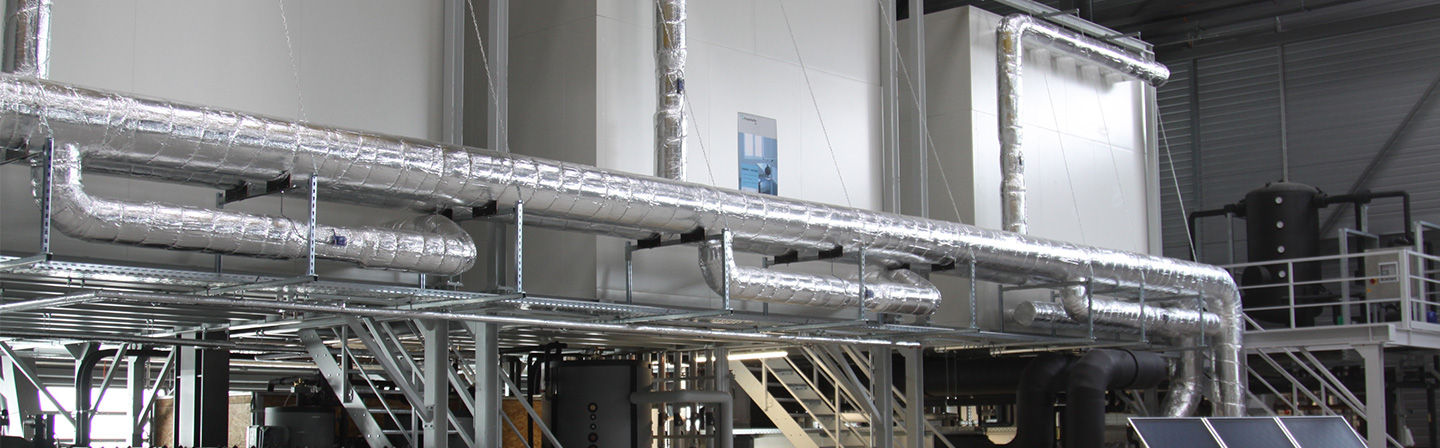

Anlagenpark von unterschiedlichen Wärme- und Kälteerzeugern, Speichersystemen, sowie Verteil- und Übergabesystemen, lokales Wärme- und Kältenetz und unterschiedliche Klimakammern als Wärme-/Kältesenken (inkl. Nachbildung von Warmwasserzapfung)
| Wärmepumpe | Elektrische Leistung: 1,6 kW Thermische Leistung: 7,3 kW Warmwasserspeicher: 350 l |
| Blockheizkraftwerk (BHKW) | Elektrische Leistung: 50 kW Thermische Leistung: 79 kW Gesamtwirkungsgrad: 87 % Pufferspeicher: 4.000 l |
| Absorptionskälteanlage | Kälteleistung (Normalkälte): ≥ 25 kW Kälteleistung (Klimakälte): ≥ 48 kW Eisspeichervolumen: 3,3 m³ |
| Kompressionskälteanlage | Kälteleistung bei 2°C/-5°C und 35°C Außenlufttemperatur: 105 kW Kälteleistung bei 12°C/6°C und 35°C Außenlufttemperatur: 152 kW |
| Gas-Niedertemperaturkessel | Heizleistung: 150 kW Pufferspeicher: 2.000 l |
| Eisspeicher | Volumen: 10,5 m³ Solar-Luftabsorber: 11,7 m² |
Umfangreiche Basisausstattung an Anlagentechnik, Mess- und Regelungssystemen:
- Frei programmierbare, zeitgesteuerte interne Wärmequellen und Feuchtequellen zur Abbildung von Nutzerprofilen
- Zentrale Messdatenerfassung mit webbasierten Auswert-Tools (IMEDASTM)
- Umfangreiche mess- und regelungstechnische Ausstattung
